מכונת הידוק בורג של קפיץ שטוח
הסכם טכני למכונת הרכבה של קפיצי העלים
1: סקירת ציוד
ציוד זה מיועד במיוחד להרכבה, לחיצה והדבקה של קפיצי העלים, הסרנים והברגי U. ציוד זה משתמש בשמן הידראולי כמדיום להשלמת העבודה שנקבעה מראש.
נכון לעכשיו, הידוק של בולטי U נעשה בדרך כלל באמצעות תותחי אוויר. בשל המצב המקושת של מעיין הצלחת בעת הידוק הברגים, לא ניתן להדק את הברגים במידה הרצויה בגלל סיבות לחץ; לאחר שהמכונית החדשה עמוסה בסחורות במפעל, מעיין העלים במצב כמעט שטוח בגלל משקל הסחורה. בשלב זה, ברית ה- U תהיה במצב רגוע או כמעט רגוע בגלל השינוי ביכולת הנשיאה של מעיין העלים; הלקוח צריך להדק אותו שוב בזמן. אם לא הידוק בזמן, בגלל בליטות ותנודות שונות במהלך פעולת הרכב .. יגרום לרופף של ברגים, מוטות משיכה ועקירה של קפיצי עלים ... מה שמוביל להתרחשות אכילת עוברים וגורמים לא בטוחים ..
עקרון העבודה והתהליך של ציוד זה הם כדלקמן: הרם את קפיץ העלים למושב מעיין העלים (הניתן לזזה ומצוקת), הרם את הציר למצב המתאים של קפיץ העלים, הכנס את בריח ה- U לצלחת קפיץ העלים עם חוט, לחץ על קפיץ העלים למצב כמעט שטוח דרך מכשיר הלחיצה של הציוד, משוך את מכונת ההדקה המתאימה למצב המתאים, מתבונן את הבריח.
2: הרכב ציוד ועיבוד פירוט
הציוד מורכב מכמה חלקים, כולל המסגרת הראשית, בלוק המיקום, מערכת הידראולית, מערכת הידוק בורג, מערכת בקרת חשמל וכו '.
כדי להכיל גדלי קפיץ עלים ברוחב שונים, מצוידים בשתי קבוצות של בסיסי קפיץ עלים; ניתן להתאים את רוחב המרווח השמאלי והימני של בסיס קפיץ העלים.
כדי לשפר את יעילות העבודה, מותקנת בלוק מיקום הפניה בכיוון קדימה של ציר הרכב למיקום אורכי;
כדי לשפר את יעילות העבודה, מותקנת בלוק מיקום התייחסות בצד לרוחב של ציר הרכב. ניתן להתאים את חסימת ההתייחסות לרוחב כך שתתאים לרוחב שונה של ציר הרכב.
כדי להקל על הפעולה, מנגנון הידוק הבריח התלוי מעוצב כזרוע נדנדה; כדי להכיל צירים ברוחבים שונים, מנגנון ההרמה של זרוע הנדנדה יכול להחליק לאורך זרוע הנדנדה.
כדי להקל על השימוש, מנגנון הידוק הבריח התלוי יכול להתאים את גובהו למעלה ולמטה דרך הצילינדר.
3, תצורה בסיסית ופרמטרים טכניים
|
1: פרמטרים בסיסיים |
|
|
1 |
שם ציוד: מכונת הידוק הבריח של אביב צלחת |
|
2 |
דגם ציוד: ZP-BH125\/2 |
|
3 |
מידות ציוד (אורך, רוחב, גובה): 2700 מ"מ * 2500 מ"מ * 3700 מ"מ |
|
4 |
רוחב קפיץ העלים: 90 מ"מ\/120 מ"מ |
|
5 |
מרווח קפיצי עלים: 900 מ"מ -1320 מ"מ |
|
6 |
כוח ציוד: 11kW |
|
7 |
איכות ציוד: 1700 ק"ג |
|
8 |
לחץ מערכת הידראולית לחץ: 12 מגה -בתים |
|
9 |
טווח עבודה של מומנט רגיל: 300-600 n\/m |
|
10 |
מומנט מקסימאלי: ＜ 800N\/M |
|
2: תצורת פרמטרים |
|
|
1 |
דגם מנוע: Ye 2-160 m -4 |
|
2 |
סוג משאבת שמן: משאבת בוכנה עקירה משתנה |
|
3 |
עקירת משאבת שמן: 40# |
|
4 |
סוג חסימת שסתום בקרה: שסתום כיוון אלקטרומגנטי משולב |
|
5 |
דגם קוטר חסימת השסתום: 16# |
|
6 |
דגם צילינדר מטה: HSG125\/300 |
|
7 |
מספר גלילי הכוח: 2 סטים |
|
8 |
שיטת כוח הידוק: מנוע הידראולי |
|
9 |
דגם מנוע הידראולי: BM 3-160 |
|
10 |
כמות מנועים הידראוליים: 4 סטים |
|
11 |
הוא המומנט מתכוונן: מתכוונן |
|
12 |
סוג חומר עיקרי של מסגרת עיקרית: פרופילים |
|
13 |
שיטת הרכבת מסגרת ראשית: ריתוך מסגרת |
|
14 |
מכשירי חשמל עיקריים של ארון הבקרה: |
|
15 |
שיטת בקרה לפעולה לחיצה על אביב צלחת: לחצן בקרה חשמלית\/לחצן מסך |
|
16 |
שיטת בקרת הידוק בורג: לחצן בקרה חשמלית\/לחצן מסך |
|
17 |
תוכן תצוגת מסך: לחצני בקרה, תצוגת מומנט והגדרות |
|
3: בטיחות והגנה |
|
|
1 |
חיישן לחץ |
|
2 |
שסתום הקלה הידראולי בטיחותי |
|
3 |
רדיאטור טמפרטורת שמן |

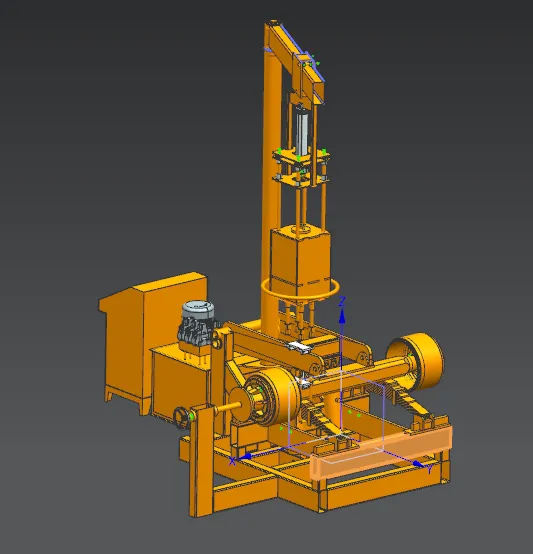

תרשים התייחסות לציוד

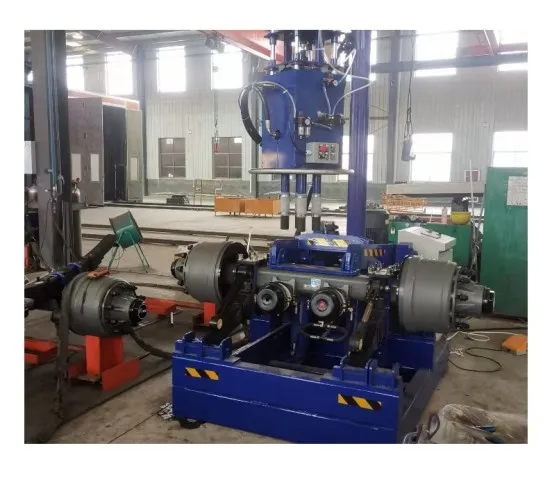

באתר תמונות פיזיות
